[전기] 분전함 누전차단기 알아보기(정격전압/정격전류/정격차단전류/정격감도전류/정격부동작전류)

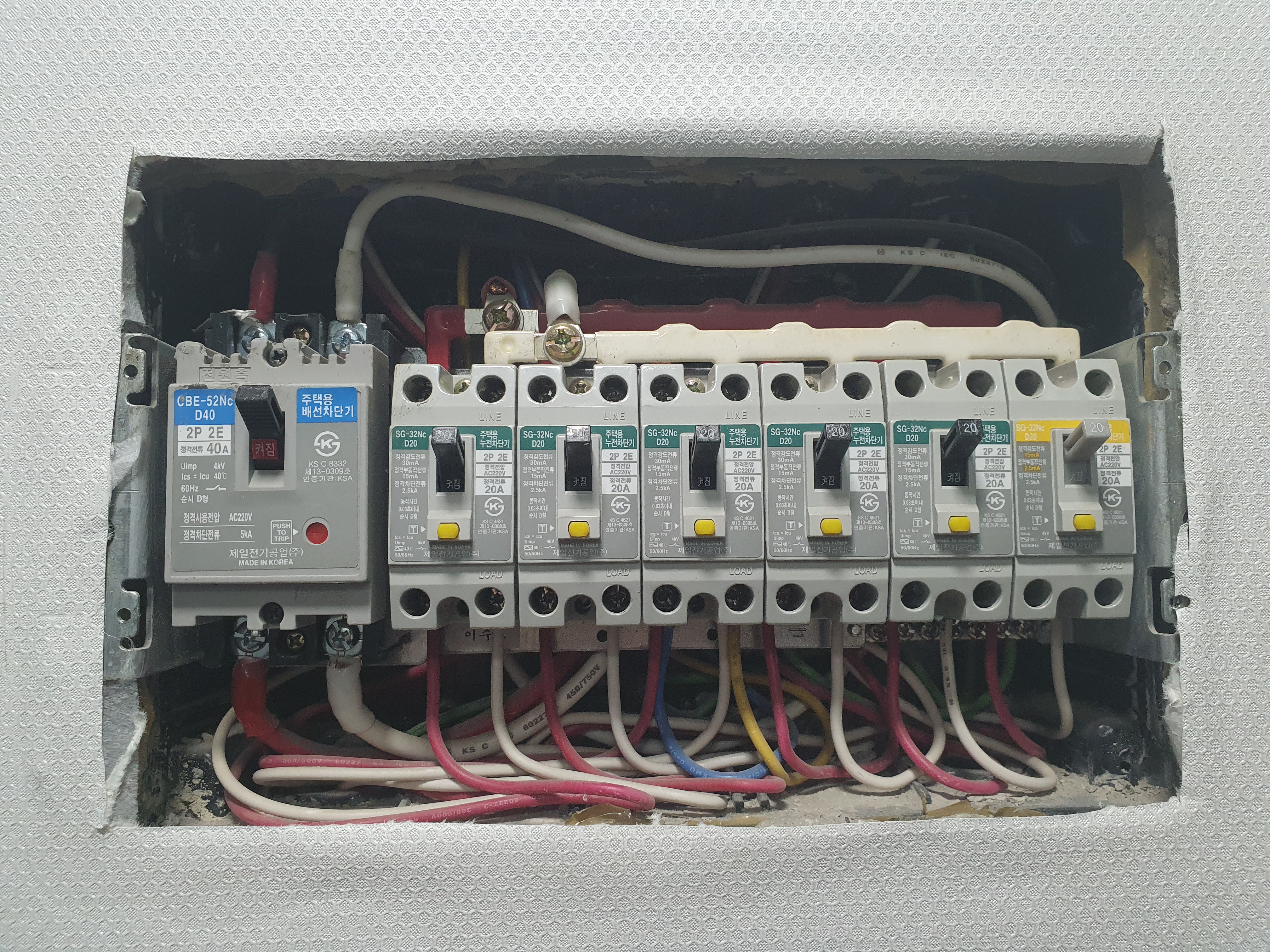

두꺼비집이라고 불리는 분전함에 대해 알아보려고 합니다.

여러 누전차단기로 구성되어 있습니다.



누전차단기에 대한 설명은 아래와 같습니다.



충전되지 않은 금속 부분의 전압이나 누설된 전류에 의한 전원의 불평형 전류가 일정한 값을 초과하였을 때, 전원을 차단하도록 되어 있는 장치. 전압 동작형과 차전류 동작형이 있다.



전기 장비가 고장나서 합선 등이 발생하면.. 평상시에 비해 엄청난 전류가 흐르게 될 것이고 이런 상황에서는 불이 날 수 있어 아주 위험합니다. 불이 났는데도 계속 합선으로 인해 과도한 전류가 흐르고 있다면 정말 무서울 것 같네요. ㄷㄷ

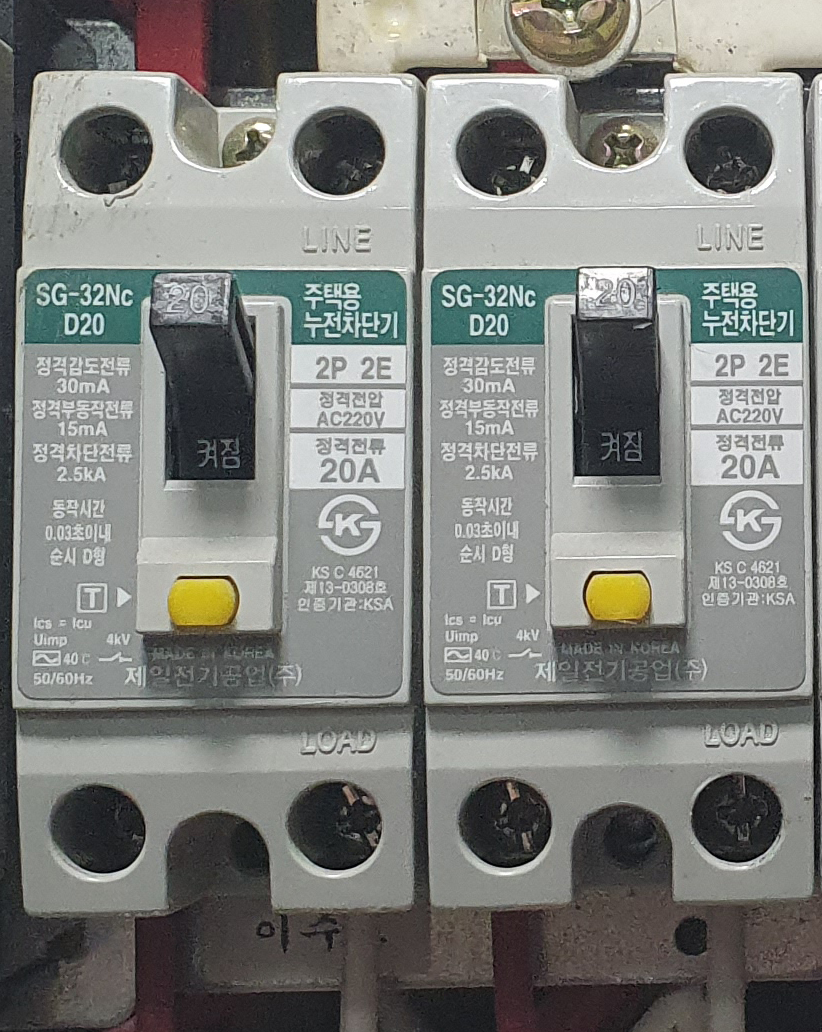

실제 누전 차단기를 살펴보면 몇 가지 용어들이 있습니다.



정격전압: 정상적인 동작을 유지시키기 위해 공급해 주어야 하는 기준 전압

정격전류: 전자 제품이 정상적으로 작동하고 있을 때, 흐르는 전류량 입니다. 너무 높거나 낮은 전류가 공급될 경우, 정상적으로 작동하지 않거나 고장나기도 하오니 권장량을 지켜 사용하는 것이 좋음



정격전압, 정격전류는.. 정상동작을 위해 공급되어야하는 전압과 전류입니다.

전압이야 220V로 변하지 않을 것 같고.. 문제는 전류 같습니다. 많은 전자기기를 사용하면 많은 전류가 흐르게 되고 그 전류가 정격전류를 초과하면.. 차단기가 내려갑니다!



정격감도전류: 섭씨 영하 20도 이상 섭씨 40도 이하 주위온도에서 동작 전압을 정격전압의 80%에서 110% 이하로 하는 경우 누전차단기가 완전히 동작할 때의 영상변류기의 1차 측 검출지락전류 값

정격부동작전류: 섭씨 영하 20도 이상 섭씨 40도 이하의 주위온도에서 동작전압을 정격 전압의 80%에서 110% 이하로 하는 경우에는 누전차단기가 전혀 작동하지 않을 때의 영상 변류기의 1차 측 검출지락전류 값



정격감도전류와 정격부동잔 전류는 설명이 어렵네요 ㅜㅜ

정격감도전류는 일반적인 환경에서 누전차단기가 동작할 때의 영상변류기의 1차 측 검출지락전류 값입니다. 30mA인 이유는 누전으로 인해 사람의 몸에 30mA 이상의 전류가 흐를 경우 생명에 위험이 있기 때문입니다.

정격부동작전류는 상반되는 뜻을 가지고 있습니다. 누전으로 인해 15mA의 전류가 흐를 경우에는 차단기가 내려가지 않는다는 뜻입니다.





정격차단전류: 차단기의 정격전압에 해당하는 회복전압 및 정격재기전압 등 규정회로조건에서 규정의 표준동작책무 및 동작상태를 수행할 수 있는 저역율 차단전류의 한도를 말하며 교류분 실효값으로 표시함



문제가 생겨 순간적으로 정격차단전류를 초과하는 전류가 흐르면 차단기가 고장납니다.
