안녕하세요.

이번 포스팅에선 이제 본격적인 내용입니다. Visual Studio에서 C++로 작성된 함수를 dll파일을 만들고 이 함수를 유니티에서 호출하는 것이 목표입니다. 간단한 호출은 아니고 유니티(C#)과 DLL(C++)간의 데이터 통신을 포함합니다.

https://amin-ahmadi.com/2019/06/01/how-to-pass-images-between-opencv-and-unity/

영어로 되어 있긴 하지만 위의 글에 아주 정리가 잘 되어 있습니다. 위 글을 많이 참고 했으며 제가 내용을 좀 더 추가해서 쓰려고 합니다.

1. DLL 파일 만들기

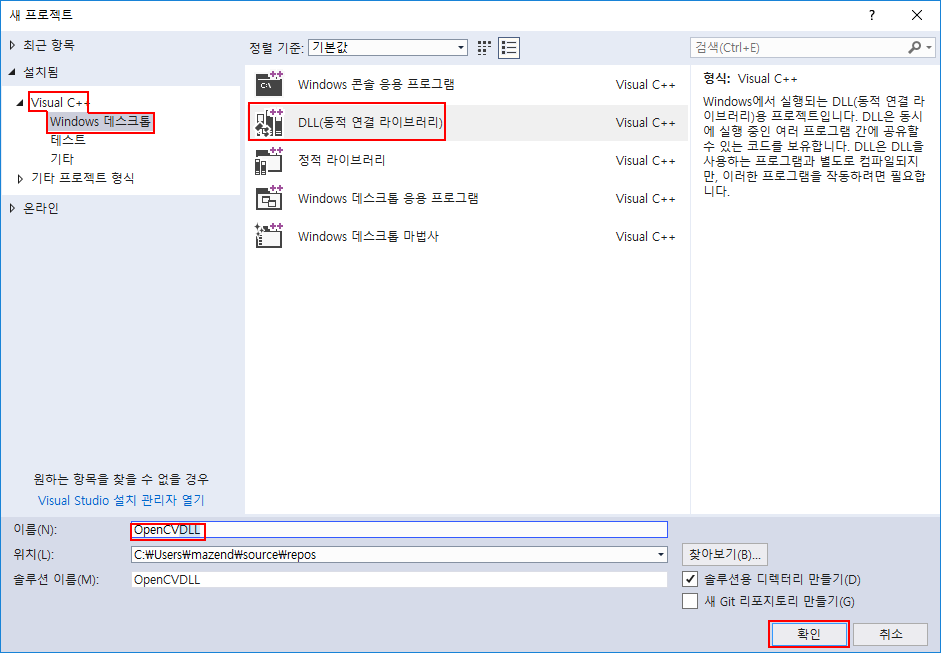

비주얼 스튜디오에서 새 프로젝트를 만들어야합니다. 무료 버젼인 커뮤니티(Community) 버전에서 DLL 프로젝트가 안만들어지면 어쩌나 걱정했는데 만들 수 있습니다. 위 사진과 같이 DLL(동적 연결 라이브러리)를 선택해주세요. 프로젝트 이름은 적당히 하시면 됩니다. 저는 OpenCVDLL이라고 했습니다.

유니티에서 외부 DLL을 쓰려면 64비트로 만들어진 DLL만 쓸 수 있습니다. 그렇기에 비주얼 스튜디오에서 x86이 아닌 x64를 선택하도록 합니다.

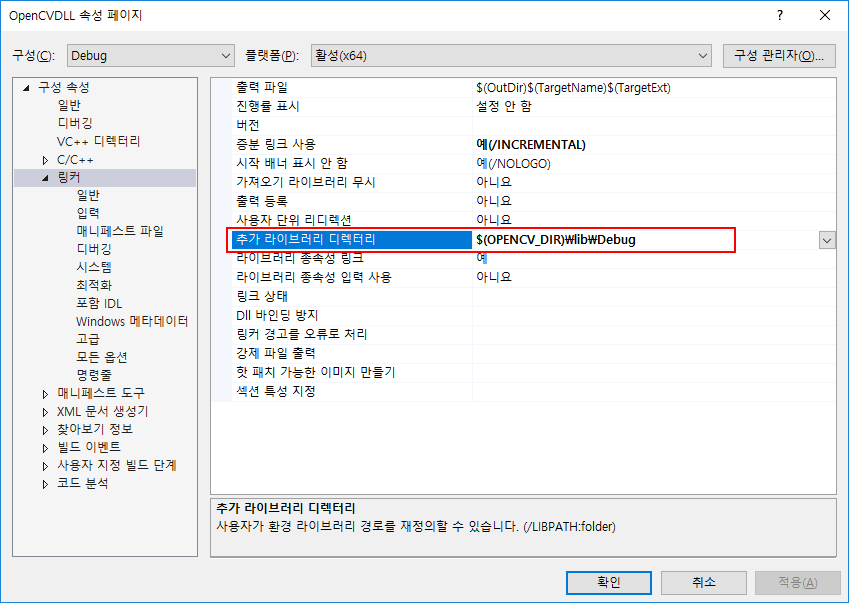

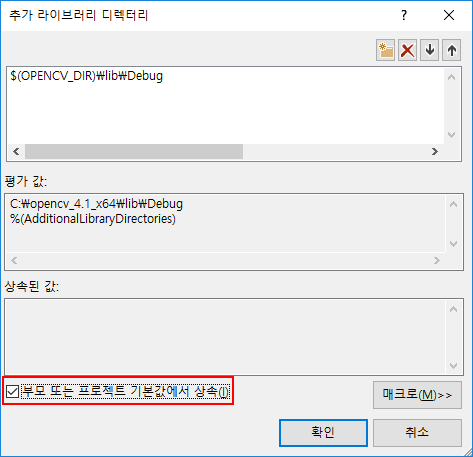

자 이제 이 프로젝트에서 OpenCV관련 함수들을 사용할 수 있게 프로젝트 설정을 해야 합니다.

이 부분은 지난 포스팅을 참고해주세요.

2019/06/04 - [프로그래밍/OpenCV] - 유니티에서 OpenCV 사용하기 - 1.기본 환경 설정

2019/06/04 - [프로그래밍/OpenCV] - 유니티에서 OpenCV 사용하기 - 2.Visial C++ 기본 설정

프로젝트 설정이 제대로 됐다면 OpenCV관련 코드들을 사용해도 에러가 발생하지 않습니다.

프로젝트 이름은 OpenCVDLL로 했기에 OpenCVDLL.cpp파일이 생성되어 있습니다.

이 파일을 아래와 같이 수정해봅시다.

// OpenCVDLL.cpp : DLL 응용 프로그램을 위해 내보낸 함수를 정의합니다.
//

#include "stdafx.h"
#include "opencv2/core.hpp"
//#include <opencv2/opencv.hpp>

struct Color32
{
	uchar red;
	uchar green;
	uchar blue;
	uchar alpha;
};

extern "C"
{

	__declspec(dllexport) void FlipImage(Color32 **rawImage, int width, int height)
	{
		using namespace cv;

		Mat image(height, width, CV_8UC4, *rawImage);

		flip(image, image, -1);
	}
}

유니티에서 호출 가능한 DLL을 만들기 위해선 위와 같은 구조를 가져야 합니다. extern "C"와 __declspec(dllexport)가 추가된 것을 볼 수 있습니다.

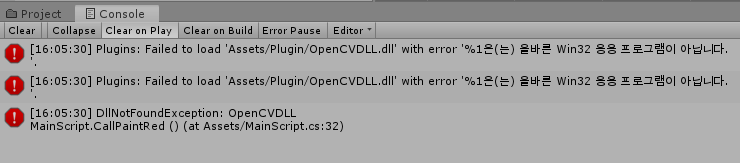

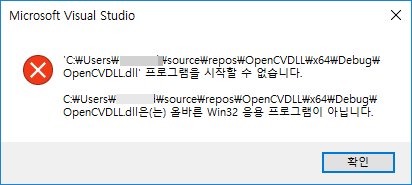

빌드를 했을 때 위의 창과 같은 에러가 뜨는 정상적으로 빌드가 된 것입니다. dll파일은 윈도우에서 바로 실행이 안되기에 위와 같은 에러가 발생합니다.

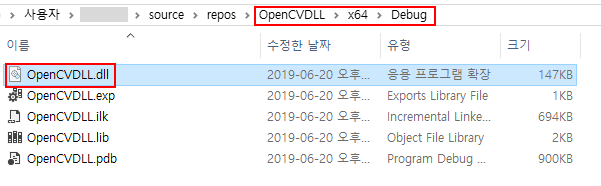

생성된 파일은 프로젝트 폴더의 x64\Debug 폴더에 있습니다. OpenCVDLL.dll이라는 파일이 생성됐습니다. 이 파일과 이 dll에서 호출하는 것과 관련된 OpenCV dll파일을 유니티에 복사할 예정입니다.

2. 유니티 프로젝트 만들기

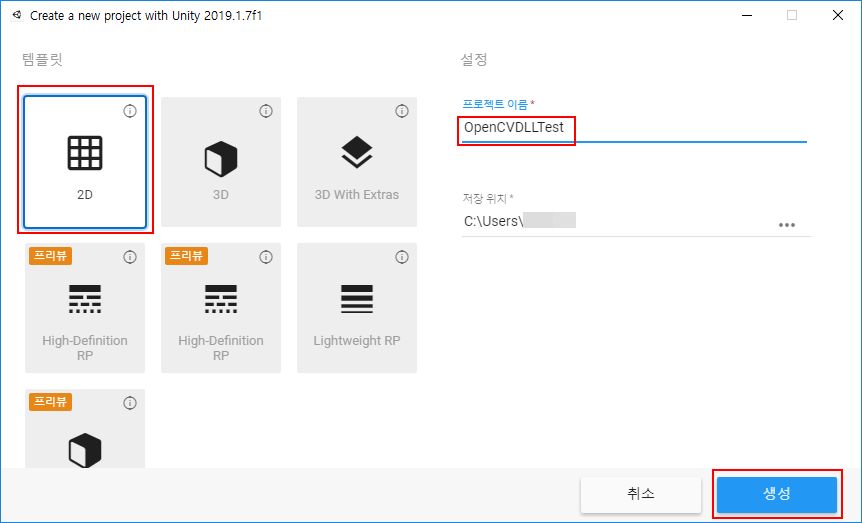

유니티에서 적당한 프로젝트를 만들어주세요. 저는 프로젝트 이름을 OpenCVDLLTest라고 지었습니다.

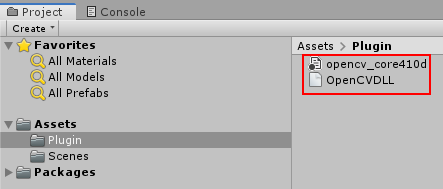

유니티에서 Assets 폴더 밑에 Plugin 폴더를 만들었습니다. 이 폴더에 opencv_core410d.dll파일과 OpenCVDLL.dll 파일을 드래그해서 복사했습니다.


0.03MB

그리고 추가로 400x400 크기의 그냥 검은색 배경을 Assets 폴더에 복사했습니다.(위 파일)

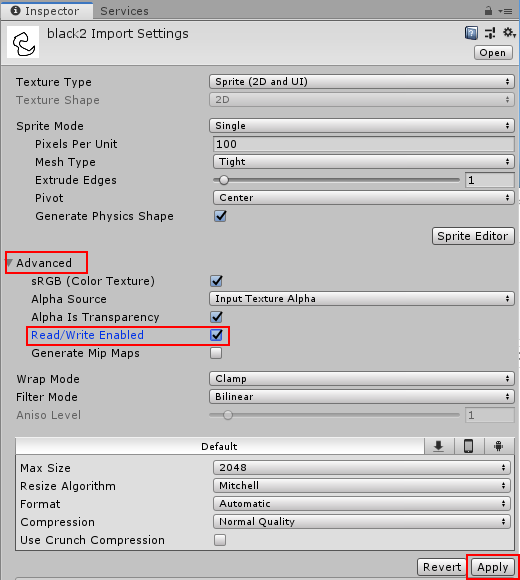

추가된 black2파일을 클릭하면 Import Settings를 볼 수 있습니다. Advanced를 열어서 보면 Read/Write Enabled 옵션이 있습니다. 기본적으로는 체크가 되어있지 않습니다. 이 부분을 클릭하여 체크해줍니다. 그래야 이 유니티에서 이 파일 수정이 가능합니다. 수정 후 Apply 버튼을 클릭해주세요.

캔버스에 UI Image를 추가해줍니다. 추가된 Image의 속성에 Image(Script)속성이 있습니다. 여기의 Source Image에 방금 추가한 black2파일을 드래그하여 추가합니다.

이제 유니티쪽에서 간단하게 C# 코드를 짜보겠습니다. 새로운 스크립트를 생성합니다. 저는 MainScript라고 이름을 지었습니다.

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System.Runtime.InteropServices;
using UnityEngine;
using UnityEngine.UI;


public class MainScript : MonoBehaviour
{
    public Button btnFlipImage;
    public Image imageBlack;

    [DllImport("OpenCVDLL")]
    private static extern void FlipImage(ref Color32[] rawImage, int width, int height);

    // Start is called before the first frame update
    void Start()
    {
        btnFlipImage.onClick.AddListener(CallFlipImage);
    }

    // Update is called once per frame
    void Update()
    {

    }

    private void CallFlipImage()
    {
        var blackImage = imageBlack.sprite.texture.GetPixels32();
        FlipImage(ref blackImage, 400, 400);
        imageBlack.sprite.texture.SetPixels32(blackImage);
        imageBlack.sprite.texture.Apply();
    }
}

생성된 C# 스크립트에는 위의 내용을 복사합니다.

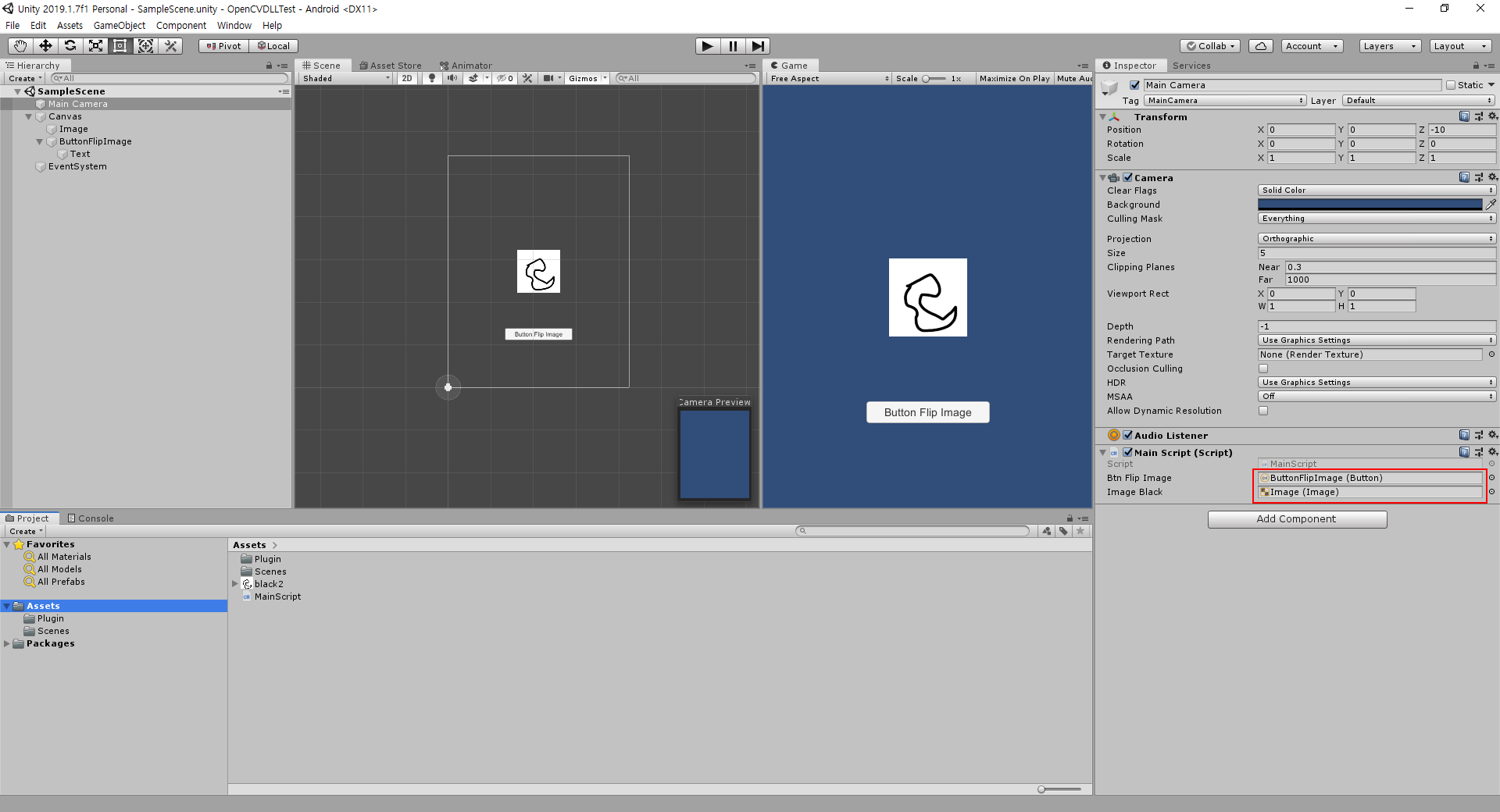

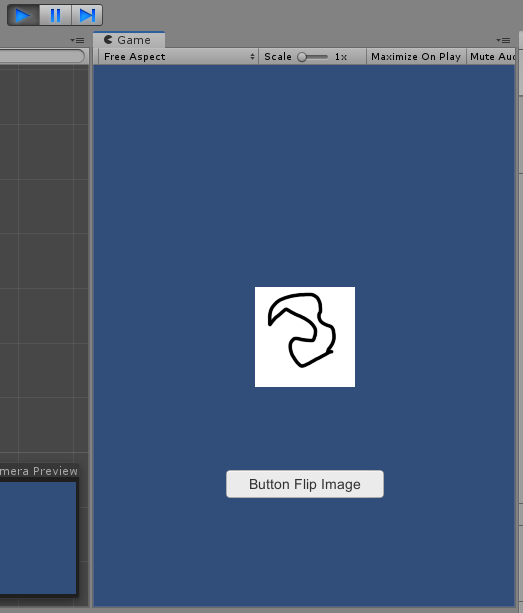

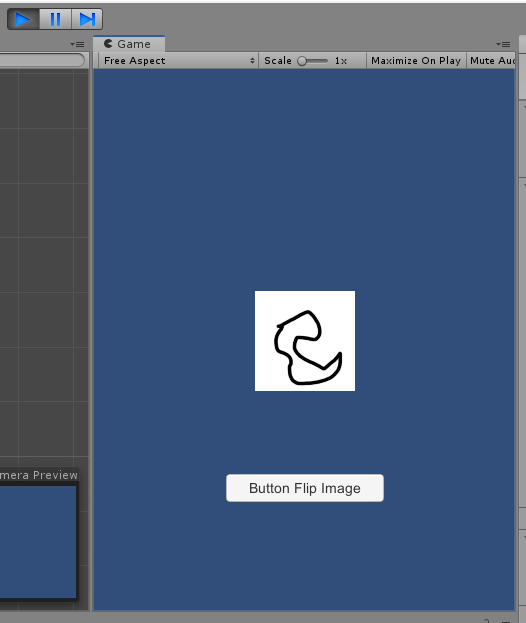

저는 Main Camera에 방금 만든 C# 스크립트를 탑재?했습니다. 이렇게 해야 유니티 실행시 스크립트가 실행됩니다. 메인 카메라에 추가된 스크립트를 보면 C# 코드에서 public으로 선언한 Image와 Button이 있습니다. Image에는 아까 설정한 검은색 이미지를 드래그하여 채워 넣습니다. Button 부분에는 UI Button을 하나 생성하고 이를 연결해줍니다.
